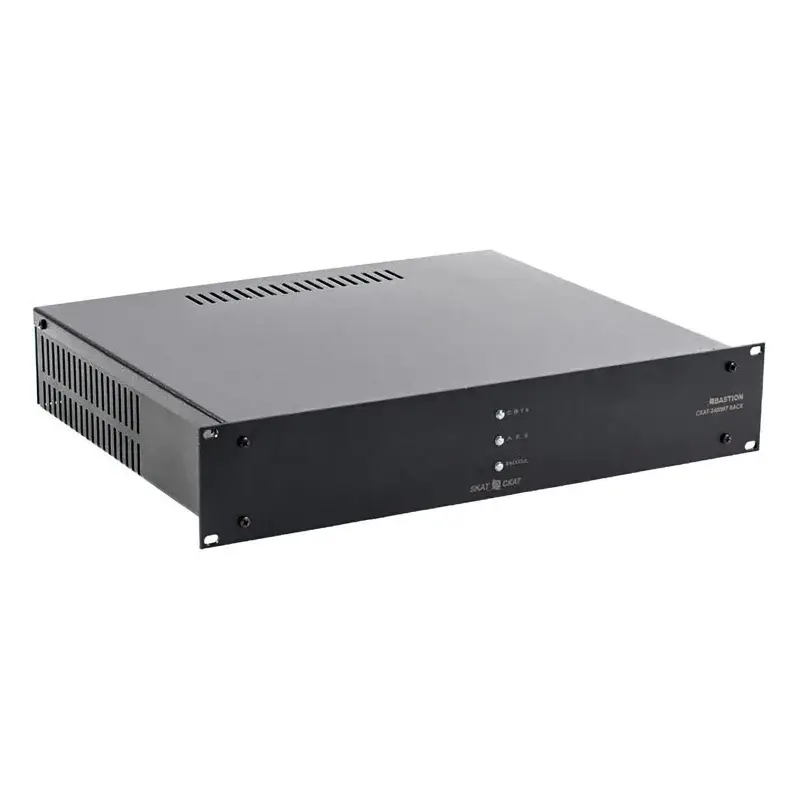

Бастион СКАТ-2400И7 Rack; 24В, 4 А, кратковременно и в режиме резерва до 4,5 А. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора «Сеть», «АКБ», «Выход» и 1 информационный выход в формате «сухие контакты реле» — «Наличие сети». Защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск. Корпус под шкаф 19", высота 2U, Корпус под 2 АКБ 7-17 Ач (внутренние), возможность подключения 2-х внешних АКБ до 40 Ач, металлический корпус, диапазон рабочих температур -10…+40°С.
Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.
Особенности СКАТ-2400И7 RACK
- питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);

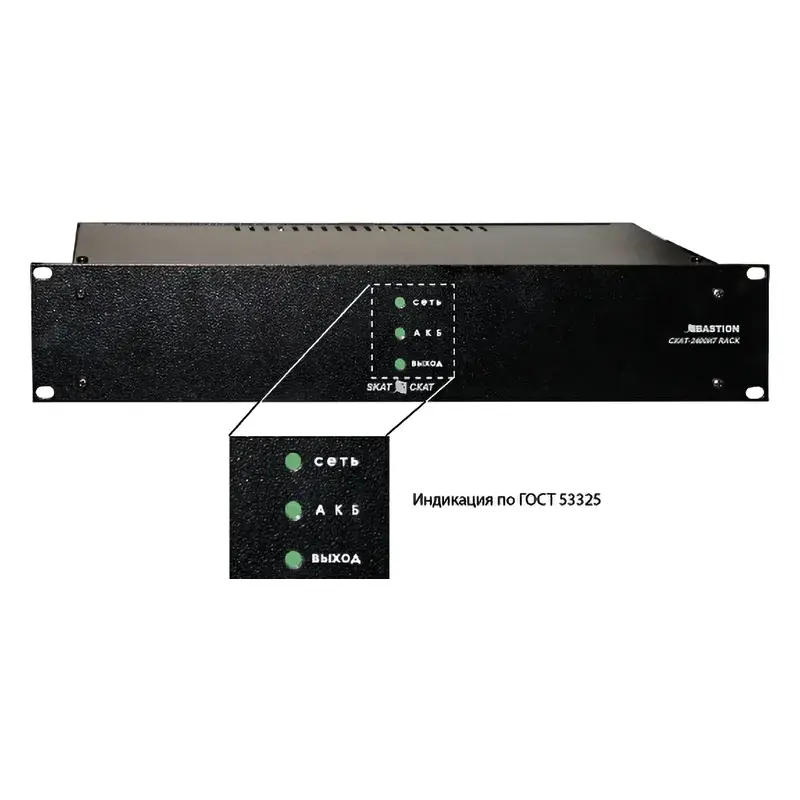

- световая индикация режимов работы светодиодными индикаторами зелёного цвета свечения;
- автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»;
- оптимальный заряд АКБ при наличии напряжения сети;
- ограничение степени разряда АКБ при отсутствии сети;
- защита изделия от кратковременных замыканий в нагрузке, при коротком замыкании изделие отключает нагрузку, контролирует устранение короткого замыкания;
- автоматическое восстановление выходного напряжения не позднее, чем через 1 минуту после устранения причины замыкания;
- защита нагрузки от неконтролируемого повышения напряжения на выходе при возникновении неисправностей в изделии;
- защита изделия от неправильного подключения клемм АКБ;
- формирование выходного сигнала «НАЛИЧИЕ СЕТИ» замыкающим контактом полупроводникового реле, при наличии сетевого напряжения контакт реле замкнут, в противном случае – разомкнут;

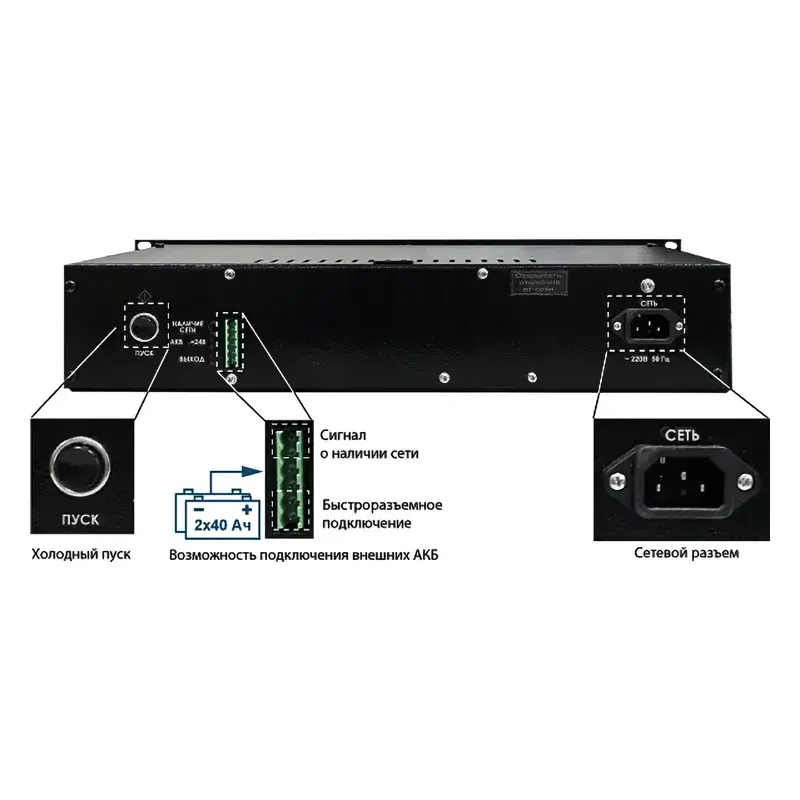

- функция «холодный запуск», обеспечивающая восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения кратковременным нажатием на кнопку «ПУСК».
